贴片铝电解电容的分类

文章出处:常见问题 责任编辑:东莞市艺承电子科技有限公司 发表时间:2020-12-23

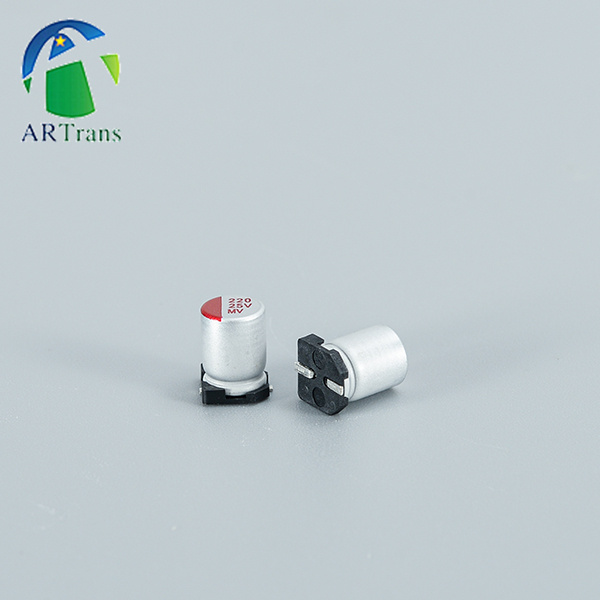

  ​贴片铝电解电容 分为:液态和固态的两种 表面的颜色不同的液态的是黑色的,固态的分别有红色和蓝色两种颜色铝电解电容器的结构特点
铝电解电容
固态电容全称为:固态铝质电解电容。它与普通电容(即液态铝质电解电容)最大差别在于采用了不同的介电材料,液态铝电容介电材料为电解液,而固态电容的介电材料则为导电性高分子。

对于经常去网吧或者长时间使用电脑的朋友,一定有过或者听过由于板卡电容导致电脑不稳定,甚至于电容爆裂的事情!那就是因为一方面板卡在长时间使用中,过热导致电解液受热膨胀,导致电容失去作用甚至由于超过沸点导致膨胀爆裂!另一方面是,如果板卡在长期不通电的情形下,电解液容易与氧化铝形成化学反应,造成开机或通电时形成爆炸的现象。但是如果采用固态电容,就完全没有这样的隐患和危险了!

由于固态电容采用导电性高分子产品作为介电材料,该材料不会与氧化铝产生作用,通电后不致于发生爆炸的现象;同时它为固态产品,自然也就不存在由于受热膨胀导致爆裂的情况了。

固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性,是目前电解电容产品中最高阶的产品。由于固态电容特性远优于液态铝电容,固态电容耐温达260度,且导电性、频率特性及寿命均佳,适用于低电压、高电流的应用,主要应用于数字产品如薄型DVD、投影机及工业计算机等,近年来也被电脑板卡产品广泛使用。

其实贴片电容本质上与上面介绍的电解电容并无分别,它们之间的差别仅仅在封装或者说是焊接工艺上面,

无论是插件还是贴片式的安装工艺,电容本身都是直立于PCB的,根本的区别方式是SMT贴片工艺安装的电容,有黑色的橡胶底座。SMT的好处主要在于生产方面,其自动化程度高,精度也高,在运输途中不像插件式那样容易受损。由于欧美工厂的机械成本低而人工比较贵,所以大部分倾向于SMT贴片制造。而国内工厂的人工较便宜,所以厂商更愿意使用插件式安装。

铝电解电容器的芯子是由阳极铝箔、电解纸、阴极铝箔、电解纸等4层重迭卷绕而成;芯子含浸电解液后,用铝壳和胶盖密闭起来构成一个电解电容器。同其它类型的电容器相比,铝电解电容器在结构上表现出如下明显的特点:

(1)铝电解电容器的工作介质为通过阳极氧化的方式在铝箔表面生成一层极薄的三氧化二铝(Al2O3),此氧化物介质层和电容器的阳极结合成一个完整的体系,两者相互依存,不能彼此独立;我们通常所说的电容器,其电极和电介质是彼此独立的。

(2)铝电解电容器的阳极是表面生成Al2O3介质层的铝箔,阴极并非我们习惯上认为的负箔,而是电容器的电解液。

(3)负箔在电解电容器中起电气引出的作用,因为作为电解电容器阴极的电解液无法直接和外电路连接,必须通过另一金属电极和电路的其它部分构成电气通路。

((4)铝电解电容器的阳极铝箔、阴极铝箔通常均为腐蚀铝箔,实际的表面积远远大于其表观表面积,这也是铝质电解电容器通常具有大的电容量的一个原因。由于采用具有众多微细蚀孔的铝箔,通常需用液态电解质才能更有效地利用其实际电极面积。

(5)由于铝电解电容器的介质氧化膜是采用阳极氧化的方式得到的,且其厚度正比于阳极氧化所施加的电压,所以,从原理上来说,铝质电解电容器的介质层厚度可以人为地精确控制作为参考
